用先進的差示掃描量熱儀對5種市售 熱固型粉末涂料的熱轉變進行了分析，以便詳細地表征材料特性。只要檢測者有一定經驗，就可以很容易地確定材料在熔融 和固化行為方面的差異。

在許多不同的工業領域中，粉末涂料 代表一種成熟的涂裝技術。然而， 由于普通粉末涂料產能過剩以及對產品要 求越來越高，必須加大力度開發新材料。 特別是隨著對聚合物基材進行涂裝的需求 日益增加，需要對材料研究、工藝開發和 產品優化加大投入。施工能耗足跡變得日 趨重要，必須進一步降低涂裝能耗。因此，要對工業應用中成熟的涂裝體系進行 優化，關鍵是要充分了解生產過程中的主 要控制因素。

特別是對于熱固型粉末涂料，綜合 表征熱影響十分必要。差示掃描量熱儀（DSC）可以提供一種在液體涂料體系中沿 用已久的常用分析方法［1-3］。在化合物或 樹脂開發過程中，采用該方法進行與施工 有關的材料特性分析以及生產過程中的質 量控制。

為用戶設計的簡約DSC技術

使用Netzsch"DSC 214 Polyma"可使 DSC分析達到一個全新的水平（見圖1）： 建立了一種整體測量理念，包括從樣品制 備、DSC測量程序制定和操作到最終數據評 估的所有必要的環節。

這是首次在DSC分析中采用"Auto- Evaluation"（自動分析）軟件對熱轉變 進行單獨評估。只需點擊一下就可完成操作，用戶還可以自行對評估數據進行調 整和整理提煉。該方法符合ASTM和ISO標 準，先評估主要作用，然后評估副作用。

與傳統軟件不同，該系統無需操作員 具有資深的專業知識，就可以解讀數據，創建一個不依賴用戶的先進輔助方案。另一個創新是，設計了一個軟件模塊，稱為 "Identfy"，可以將DSC曲線（玻璃化轉變 溫度、吸熱峰和放熱峰等）獲得的聚合物樣品熱性能與測量庫數據進行比較［4-6］。 該軟件模塊具有兩大優點，特別適用于質量控制：首先，數據庫可以通過熱特性來識別未知聚合物樣品，節省了文獻查找時 間；其次，用戶可將DSC結果添加到Netzsch 數據庫中，充實綜合數據庫信息。

通過客觀對比聚合物，該軟件在產品 的出廠檢驗、貯存和干燥后檢驗或最終產 品階段進行質量控制。

試驗程序概述

試驗用DSC樣品為5種不同類型的市售 粉末涂料，任意命名為A10、B12、C8、C13 和E4，代表白色家電行業使用的普通粉末 涂料。

對于聚合物常規DSC測量，建議使用 帶蓋（有孔的）的鋁盤作為樣品坩堝。這 些鋁坩堝通常為散裝供貨，不利于測量值 再現。因?yàn)樯⒀b時，樣品盤會發生機械變 形，導致參照盤和樣品盤之間熱流的不均 勻。

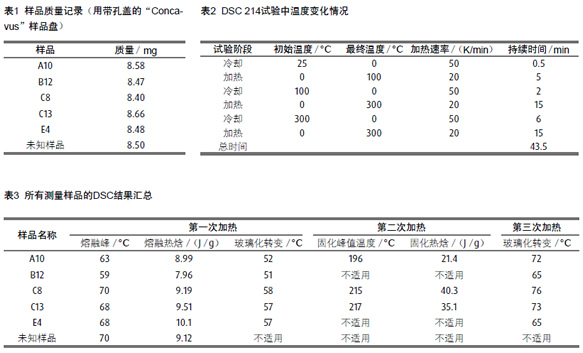

將NetzschDSC儀配備的"Concavus" 樣品盤裝在一個防靜電箱中供貨，每箱裝 96個，每次試驗取用。樣品盤有意制成凹 形底部，使得熱接觸均勻，且再現性高， 提高測量質量。試驗時，將約8.5 mg粉末 涂料樣品均勻地放置在一個DSC盤中，并用 一個帶孔的蓋蓋住，進行氣體交換（見表 1）。

DSC測量中，使用Netzsch DSC與 "Intracooler IC70"溫控裝置，溫控范圍 為-70～600 °C（見圖1）。根據表2設定測 量方法，氮?dú)饬魉贋?0 mL/min。設備上的 低熱慣性爐有助于實現快速加熱和冷卻。

與傳統熱流型DSC系統相比，該系統 可加快采集DSC數據。這一優勢用于測量 的冷卻階段，從300 °C降至0 °C的冷卻速度 為50 K/min。與原來升溫速率20 K/min相 比，一次測量中，三次加熱的總時間降低 了近一半，不到45 min即可完成。

DSC以"智能模式"操作，其中包括 優化的用戶界面，只需少量數據輸入即可 開始測量。此外，采用用戶自定義的方法 操作，能使自動樣品轉換器（ASC）的設置 簡單快捷。

結果分析采用 "Tau-R"校正法，可 以最大程度減少由于樣品盤和參考盤熱慣 性導致測得的DSC轉變被人為變寬。

采用三次加熱表征性能

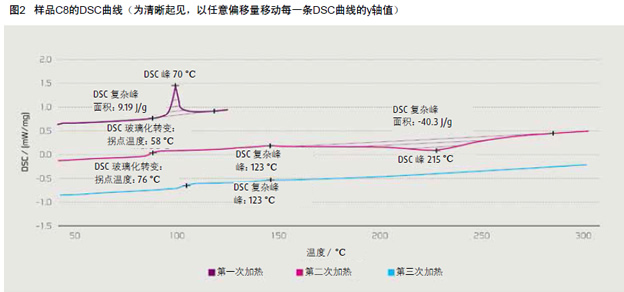

圖2顯示樣品C8第一次、第二次和第三 次加熱升溫情況，三次加熱均按表2中規定 的溫度程序?qū)嵤Ｔ诘谝淮渭訜?～100 °C 過程中，觀察到吸熱熔化轉變，峰值溫度 為70 °C，熔融焓9.19 J/g。這相當于粉末涂 料的熔融。

結果一覽

 試驗選用五種不同類型市售熱固 型粉末涂料，展示了Netzsch DSC 214 Polyma DSC儀器的分析能力可用于質量 控制中對材料的綜合表征。

 對粉末涂料的熱轉變進行了表征， 所有的結果表明在熔融和固化行為方面 稍有差異。測量結果可推導出相關工藝 參數（如熔化溫度）和施工參數（如玻 璃化轉變溫度）。

 采用專用軟件模塊可輕松創建質量 控制測量庫。很容易為某類粉末涂料 建立數據庫，并設定一條曲線，成為自 動化質量控制的有效工具。整個系統的 質量控制功能對操作員并無太多的技術 和經驗要求。

根據涂料施工過程中采用的相應固 化步驟，二次加熱溫度范圍選擇在0～300 °C。在此，最高溫度可達300 °C，從DSC可 直接觀察到涂料的熱行為，特別是分解過 程中分解的起始溫度。

第二次加熱過程中，觀察到未固化涂 料在58 °C時出現玻璃化轉變。接著，在 123 °C時，檢測到一個較小的熔融轉變。 在173 °C時觀察到樣品的放熱固化反應， 峰值溫度為217 °C。溫度達到約300 °C最高 時，未發現DSC基線有偏離，說明沒有發 生分解反應。

為檢測與二次加熱曲線比較，有無 出現不可逆變化，并確認樣品完全固化， 對樣品進行了第三次加熱，溫度范圍為 0～300 °C。此時，位于76 °C拐點溫度處 出現玻璃化轉變，說明玻璃化溫度已明顯 偏移到了比第二次加熱時更高的溫度。這 是由固化反應造成的，因?yàn)橥苛喜牧现邪l(fā) 生了大量的交聯，使得玻璃化轉變溫度升 高。

在123 °C，也檢測到二次加熱過程中就 已觀察到的可逆熔融峰。這可能是由于粉 末涂料中某種助劑熔融造成，比如蠟助劑 組分，它是用于改善固化樣品的抗沖擊性 和加工性能。

首次加熱時呈現熔融特性

圖3 涂料類型A10、B12、C8、C13和E4的初次加熱曲線(用預先裝好的軟件對這些曲線進行評估，顯示了峰值溫度和峰面積;為清晰起見，將曲線進行任意疊合)

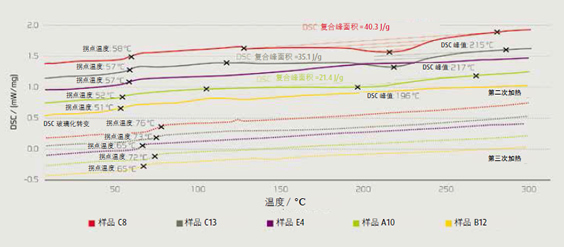

圖4 樣品的第二次(頂部，實線)和第三次加熱曲線(底部，虛線)(為清晰起見，將曲線進行任意疊和)

圖3顯示了本研究考察的5種不同類型涂料在第一次加熱時的對比情況。采用分析軟件的"自動 分析"功能對所有曲線進行評估。正如在樣品C8的DSC曲 線觀察到的那樣，所有涂料顯示了明顯的熔融峰，峰值溫 度按樣品B12到C8順序逐漸升高。

計算出的熱焓值各不相同，在約7.5%的標準偏差內， 遠高于稱取樣品質量的不確定值（見表1）。因此，可確定 各樣品的熔融熱焓值，雖然較小但差異顯著。表3匯總了所 有測量結果。此外，還發現對于所有類型的粉末涂料，熔 化轉變在加熱階段結束前都已完成。因此，對于涂料施工 的第一步來說100 °C足以實現粉末涂料的均勻熔化。

第二次加熱和第三次加熱對固化特性進行比較

圖4匯總了所有試驗樣品第二次加熱和第三次加熱的 DSC結果，溫度范圍0～300 °C，采用自動化評估程序。在 第一次加熱粉末熔化后，所有樣品在51 °C和58 °C之間發現 玻璃化轉變。不同類型涂料的玻璃化轉變溫度的順序與第 一次加熱曲線（見圖3）中熔融轉變的順序相對應。從約 110～130 °C開始，觀察到樣品A10、C8和C13出現放熱固化 反應。樣品C8和C13的固化非常相似。而A10的固化峰值則 偏移到低20 K的溫度處。B12和E4樣品未發現有明顯固化放 熱焓。

可以推測這可能是由于試驗用的粉末涂料固化反應的 固化速率通常較低。以下事實可以印證：首先，在溫度范 圍超過100 K時，所有樣品均呈現出非常寬的固化峰分布。 其次，不能排除因縮聚反應而產生很弱的額外吸熱效應。 這些情況反過來會抵消固化放熱焓，使得DSC曲線趨于平 緩。在第三次加熱過程中（見圖4，底部），在65～76 °C 內，所有涂料樣品都出現玻璃化轉變，而且所有玻璃化轉 變溫度均比第二次加熱時看到的高。其中樣品A10的偏移 最大，達到20 °C。這一現象清楚表明所有樣品均發生了交 聯反應，但樣品B12和E4并未出現明顯的固化峰。

此外，第三次加熱中未發現額外的放熱固化峰，因 此可以認為在第二次加熱至300 °C后所有樣品都已完全固 化。與樣品C8呈現的情況一樣，在對所有涂料進行高達 300 °C的加熱處理后，第二次加熱或第三次加熱中均未發 現明顯的分解。

通過評估未知樣品，進一步測試DSC系統

下一步，從C8粉末涂料類型中選擇一個未知樣品，來證明DSC軟件的質量控制功能：為了驗證"識別"功能， 根據圖2中所示的第一次加熱曲線建立了測試庫（"DSC粉 末涂料"）。

因此，只需用鼠標輕輕一點，就可曲線上進行標示，并 加載到新創建的資料庫中。

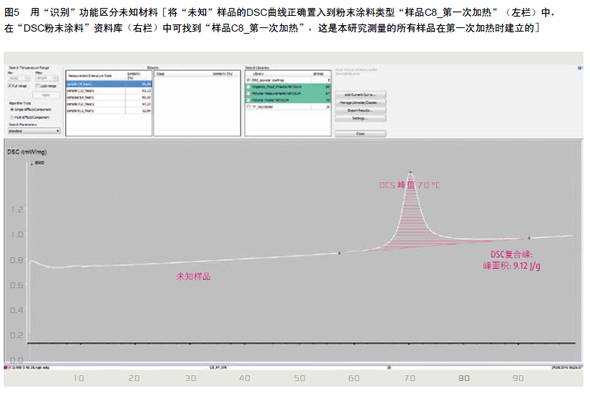

圖5為未知樣品的第一次加熱曲線，測量條件同表2。為 了進行分析，從已有的資料庫清單中選擇了新建數據庫。左 欄為樣品分配，頂部輸入"樣品C8_第一次加熱"。

通過曲線比較，得出未知樣品與測試樣品 的相似度為99.59%，表明同為C8涂料。同 時，根據相似性的遞減順序，將其他選項 列在下方。根據曲線的整體形狀和所有經 評估得到的參數，計算出相似度［4］。這樣，該算法可在數秒鐘內就可將測量曲線 與幾百個數據庫條目進行比較。

在下一步中（此處未顯示），該用 程序來建立一個全自動曲線識別標準，用 來評估進貨樣品是否合格。建立多個等級 ［4］，以便對進貨樣品進行評估，評估結果 為"合格"或"不合格"。該算法可對新 測定的粉末涂料樣品DSC曲線自動進行評 估，判定為"合格"或"不合格"。

參考文獻

[1] DIN EN ISO 11357: Plastics – Differential Scanning Calorimetry (DSC), www. beuth.de, 2010.

[2] Hemminger W. F., Cammenga H. K., Methoden der Thermischen Analyse, Springer, Heidelberg, 1989.

[3] Ehrenstein G. W., Riedel G., Trawiel P., Thermal Analysis of Plastics: Theory and Practice, Hanser Gardner Publications, 2004.

[4] Schindler A., Identify – How this New DSC Curve Recognition System Simplifies Polymer Characterization, White Paper, Netzsch-Gerätebau GmbH, 2013.

[5] Moukhina E., Schindler A., Automatic Evaluation and Identification of DSC curves, presentation during International Symposium, Thermal Analysis and Calorimetry in Industry, Berlin, 2014.

[6] Füglein E., Kaisersberger E., About the development of databases in thermal analysis, Jnl. Therm. Anal. Calorim., 2015, Vol. 120, pp 23-31.
